Abstrakt: Určenie elektrickej osi srdca (hlavného vektora QRS) predstavuje bazálny diagnostický úkon pri interpretácii 12-zvodového EKG. V prostredí urgentnej medicíny poskytuje tento parameter okamžitý vhľad do patofyziologických procesov, akými sú hypertrofia komôr, poruchy vnútrokomorového vedenia či akútne preťaženie pravého srdca. Článok predkladá metodický postup využívajúci geometrickú logiku a vizuálne mnemotechnické pomôcky optimalizované pre prax v prednemocničnej starostlivosti.

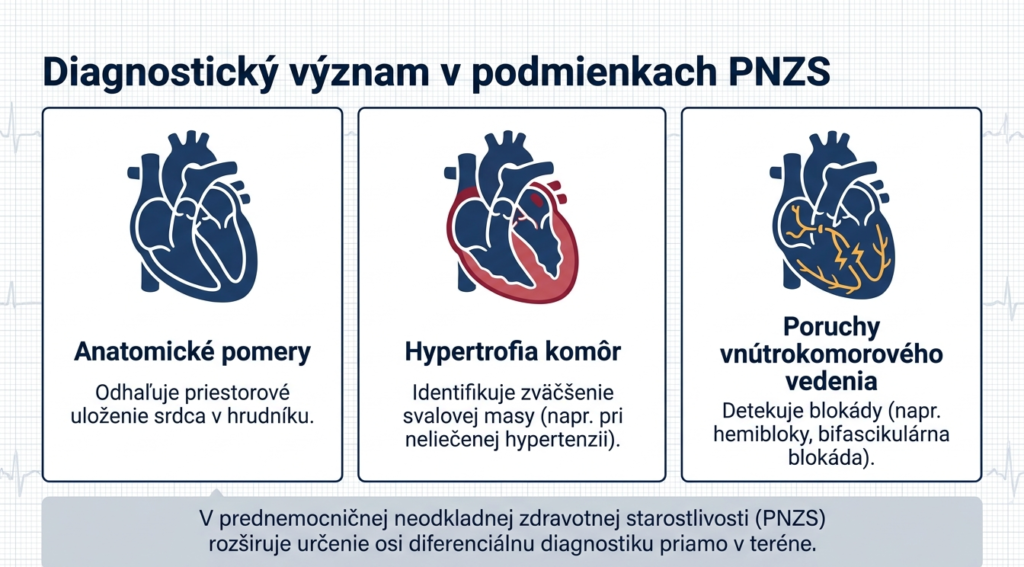

1. Klinický význam v prednemocničnej starostlivosti
V podmienkach prednemocničnej neodkladnej zdravotnej starostlivosti (PNZS) nie je analýza elektrickej osi srdca len teoretickým doplnkom. Predstavuje dynamický indikátor, ktorý umožňuje záchranárovi v teréne precizovať diferenciálnu diagnostiku u kriticky chorých pacientov. Správna interpretácia smeru vektora QRS odhaľuje informácie o anatomickom uložení srdca, identifikuje chronické zmeny (hypertrofia) a predikuje riziko náhlej instability pri blokádach vedenia.
2. Patofyziologický a geometrický korelát

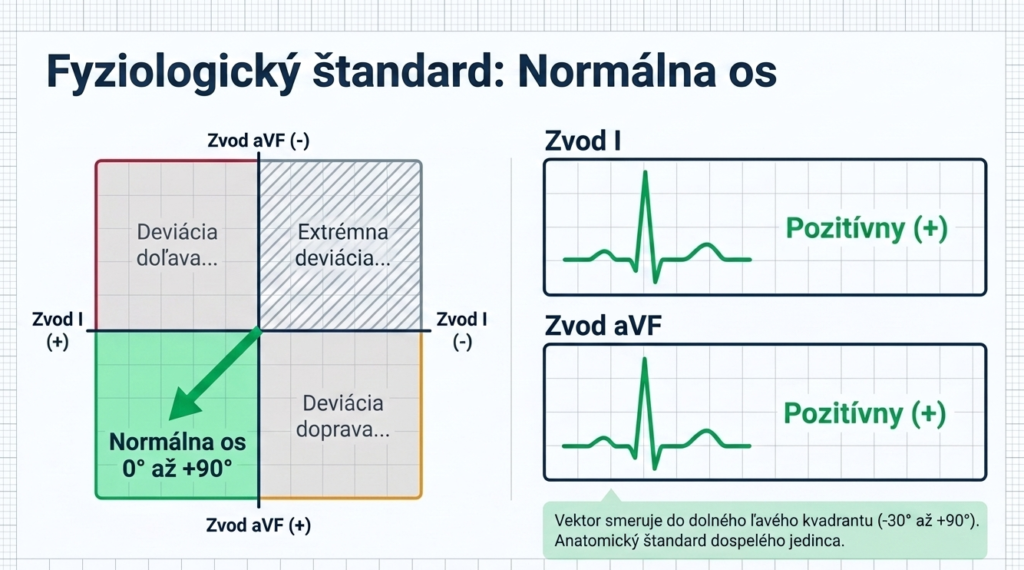

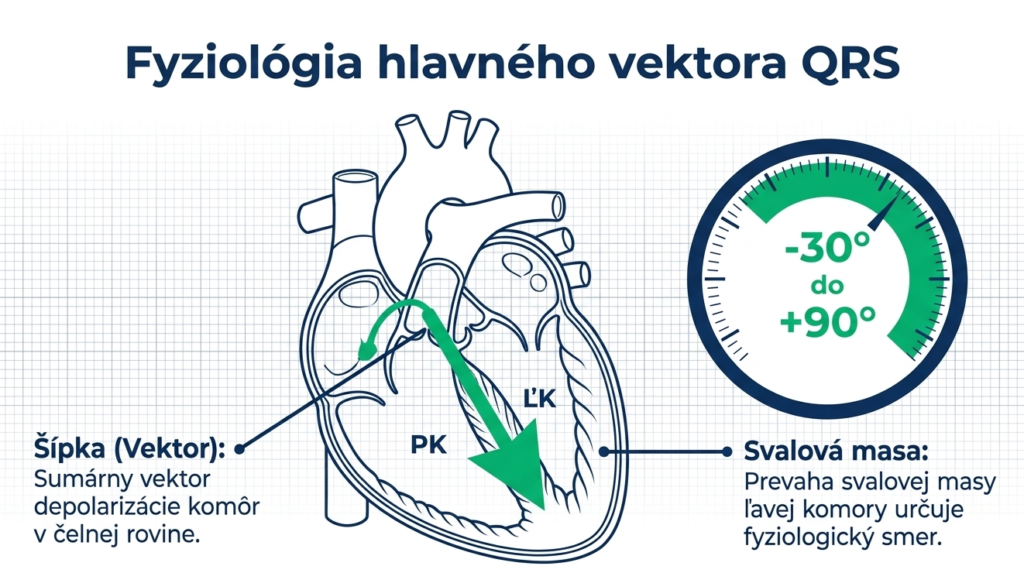

Elektrická os srdca je definovaná ako sumárny vektor depolarizácie komôr v čelnej rovine. U zdravého dospelého jedinca je dominantný vplyv svalovej masy ľavej komory (ĽK), čo spôsobuje smerovanie vektora nadol a doľava. Fyziologický rozsah osi je v intervale od -30 stupňov do +90 stupňov.

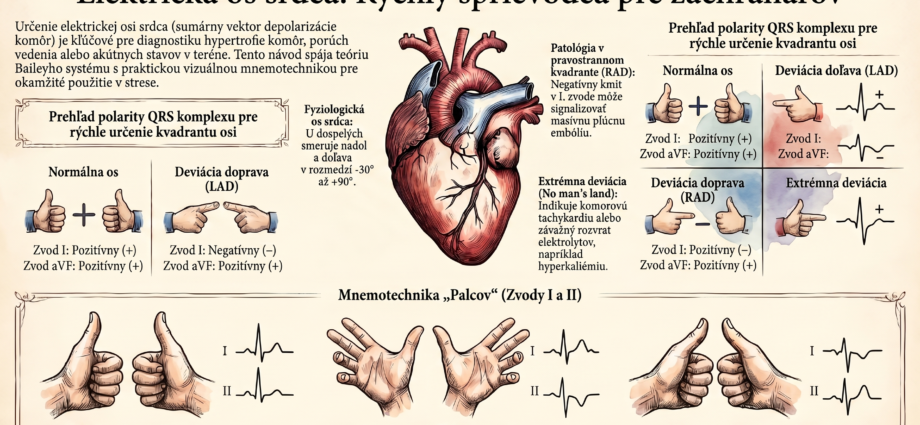

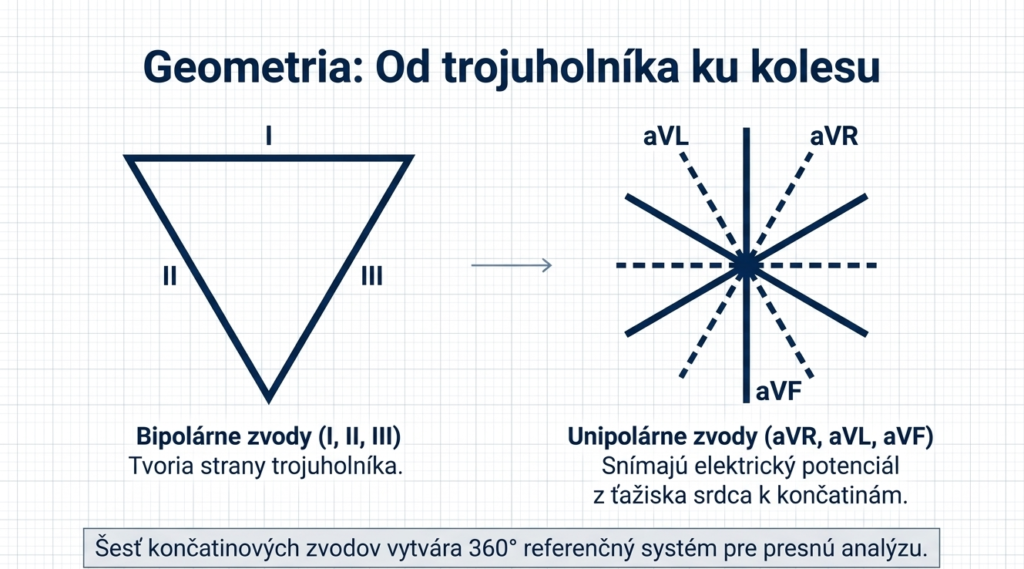

Pre analýzu využívame Baileyho hexaxiálny referenčný systém. Tento systém integruje bipolárne zvody (I, II, III), tvoriace strany Einthovenovho trojuholníka, s unipolárnymi zvodmi (aVR, aVL, aVF). Výsledkom je 360-stupňová referenčná mapa, kde každý zvod sníma srdce z iného uhla.

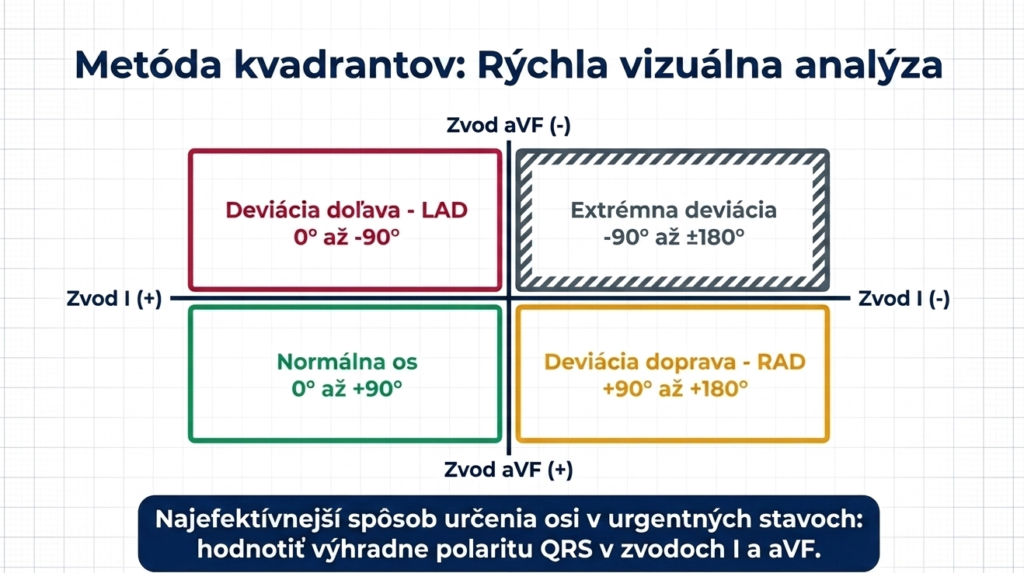

3. Metodika diagnostiky: Metóda kvadrantov
V praxi urgentnej medicíny sa kladie dôraz na rýchlosť. Najčastejšie využívanou je metóda kvadrantov. Hodnotíme polaritu QRS komplexu (dominancia pozitívneho alebo negatívneho kmitu) v dvoch kolmých zvodoch: I a aVF.

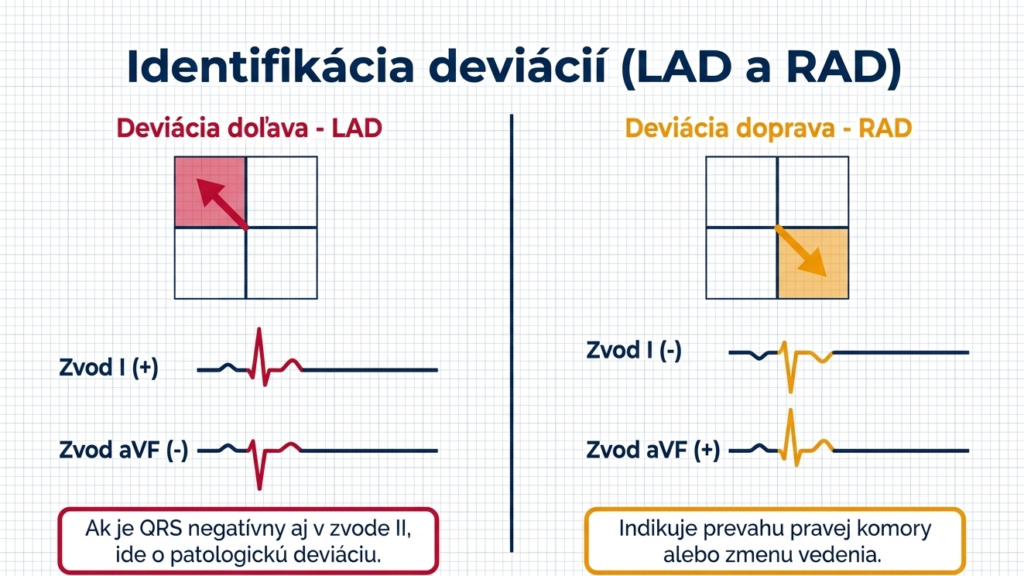

Pokiaľ je QRS pozitívny v oboch zvodoch (I aj aVF), hovoríme o normálnej osi. Deviácia doľava (LAD) sa manifestuje pozitivitou v I a negativitou v aVF. Ak je trend opačný (negatívny v I, pozitívny v aVF), ide o deviáciu doprava (RAD). Extrémna deviácia (tzv. “No man’s land”) je prítomná pri negativite v oboch zvodoch.

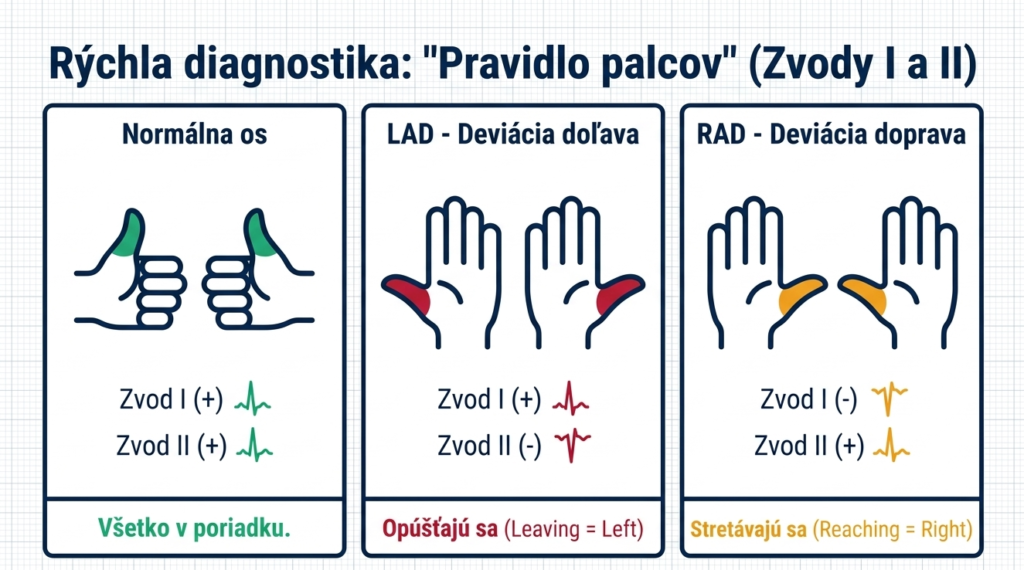

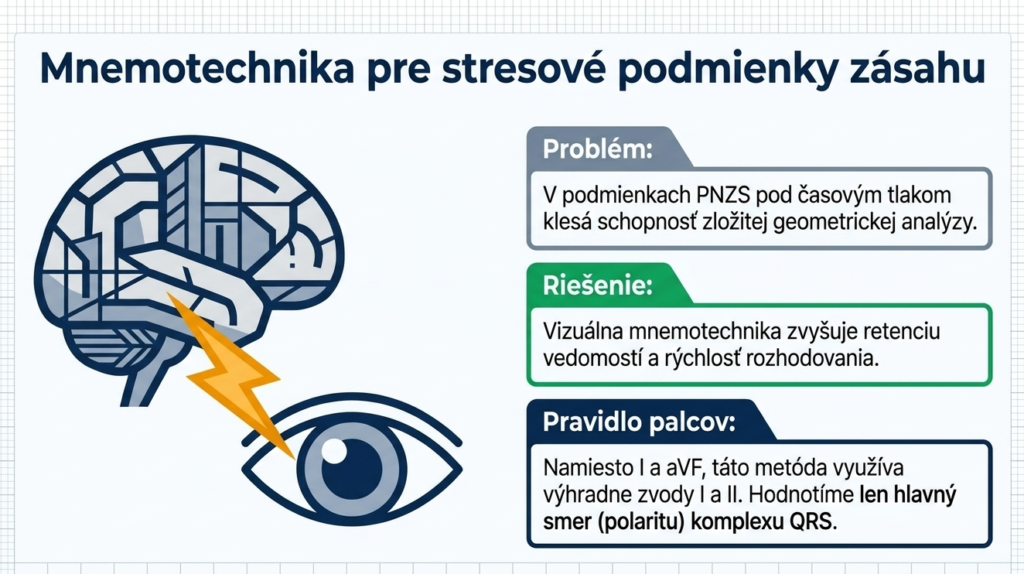

4. Vizuálna mnemotechnika: Pravidlo palcov
Pre prácu v stresových podmienkach zásahu je optimálne využívať mnemotechnickú pomôcku založenú na vizuálnych vzorcoch. Pre túto metódu využívame zvody I a II.
- Normálna os: Palce v oboch zvodoch smerujú nahor (I aj II sú pozitívne).
- LAD (Left Axis): Palce smerujú od seba (I nahor, II nadol) – mnemotechnika “Leaving” (opúšťajú sa).
- RAD (Right Axis): Palce smerujú k sebe (I nadol, II nahor) – mnemotechnika “Reaching” (stretávajú sa).

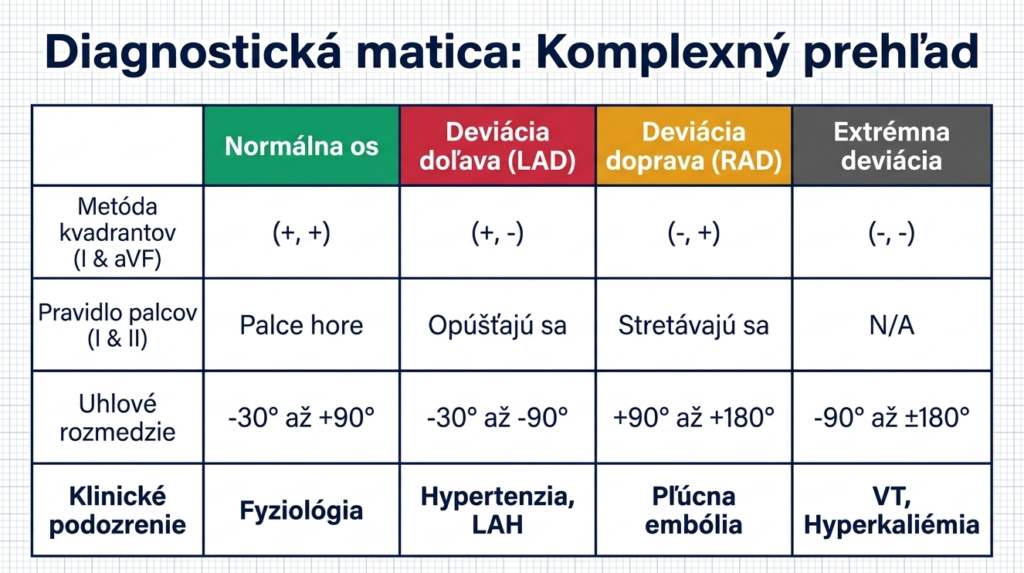

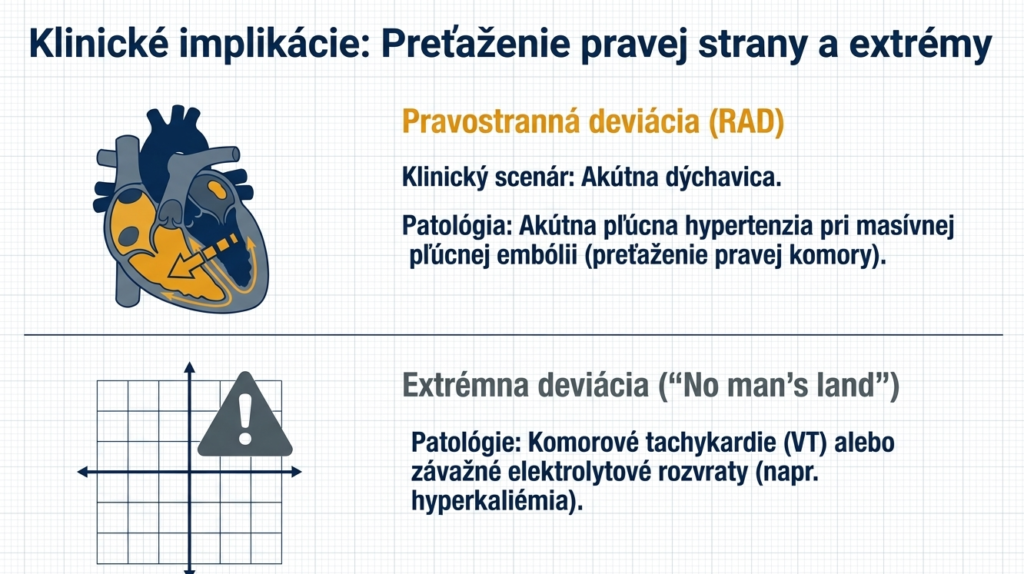

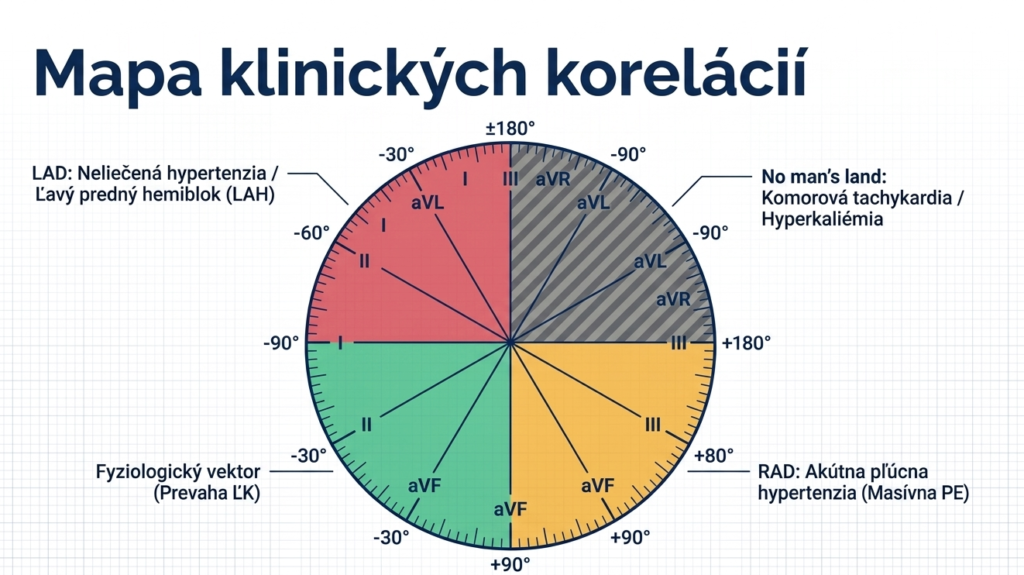

5. Klinické implikácie a diferenciálna diagnostika
Interpretácia nálezu musí byť korelovaná s klinickým stavom pacienta. Nasledujúci prehľad sumarizuje kľúčové patofyziologické súvislosti:
- Pravostranná deviácia (RAD): Môže signalizovať pľúcnu embóliu, CHOCHP alebo akútne preťaženie pravej komory.

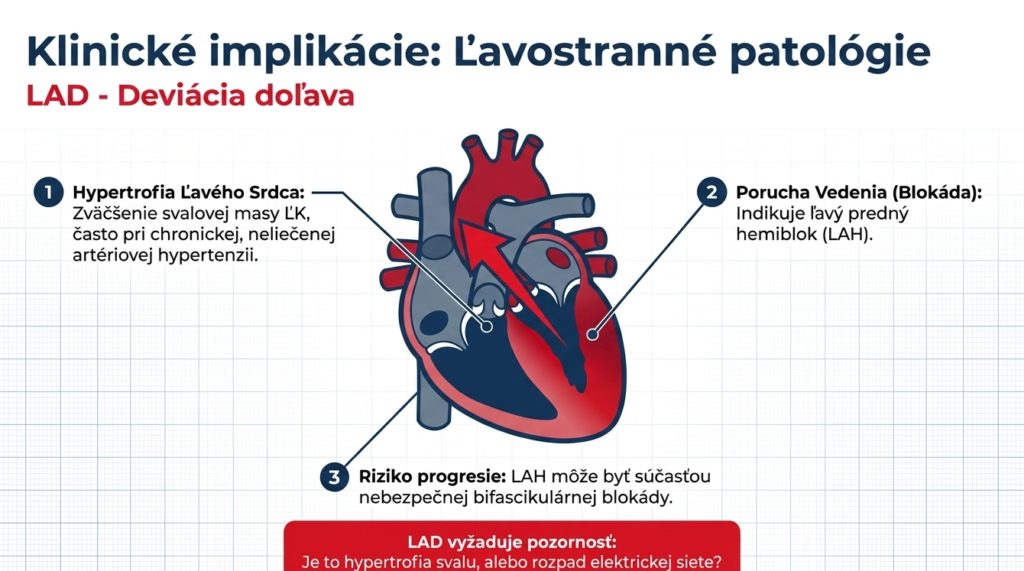

- Ľavostranná deviácia (LAD): Často sprevádza hypertrofiu ľavej komory (pri hypertenzii) alebo ľavý predný hemiblok (LAH), ktorý môže byť súčasťou nebezpečnej bifascikulárnej blokády.
- Extrémna deviácia: Varovný signál pre komorovú tachykardiu (VT) alebo kritickú hyperkaliémiu.
6. Záver
Determinácia elektrickej osi srdca je kľúčovou zručnosťou záchranára. Využitie mnemotechnických pomôcok v kombinácii s hlbokou znalosťou klinických korelácií umožňuje rýchlejšiu a presnejšiu diagnostiku a následnú liečbu pacienta priamo v teréne.
Literatúra:
- Semanco, M. (2026): Determinácia elektrickej osi srdca: Metodický návod pre klinickú prax.
- Hampton, J. R. (2019): The ECG Made Easy. 9th Ed., Elsevier.
- Leško, J. (2012): Základy EKG. Bratislava: Herba.
- Nariadenie vlády SR č. 296/2010 Z. z. o odbornej spôsobilosti na výkon zdravotníckeho povolania.
